产品型号：

wsCom3028系列

产品描述：

24路千兆电口+4路Combo千兆光电复用口的工业级以太网交换机

端口描述：

24路RJ45端口+4路光纤接口

RJ45端口：

10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应自适应

光纤端口：

　1000BaseFX端口

传输距离(KM)

0.55/2/20/40/60/80/100/120

以太网标准：

　网络协议：

　IEEE802.3 10BASE-T；IEEE802.3i 10Base-T；IEEE802.3u；100Base-TX/FX；

　IEEE802.3ab 1000Base-T；IEEE802.3z 1000Base-X；IEEE802.3x；

工作环境：

　工作温度 ： -40～85℃（-40～185℉）

　储存温度 :  -40～85℃（-40～185℉）

　相对湿度 :  5%～95%(无凝露）

行业标准：

　EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A

　EMS ：

　IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电

　IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz)

　IEC(EN)61000-4-4(EFT) : 电源线 : ±4kV ; 数据线 : ±2kV

　IEC(EN)61000-4-5(Surge) : 电源线 : ±4kV CM/±2kV DM ; 数据线 :±2kV

　IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz)

　IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s

　IEC (EN) 61000-4-8

　Shock ：IEC 60068-2-27  Firewall ：IEC 60068-2-32  Vibration ：IEC 60068-2-6

交换机属性：

整机包转发率 ：41.66Mbps
包缓冲区 ：4.1Mbit
交换方式 ：存储-转发

背板总带宽 ：56Gbps

MAC 表 ：16K

延迟时间 ：<3μs

整机功耗 ：<30W

电源：

　输入电压 ： AC 100-240V/50-60Hz

　支持双电源冗余

接入端子 ：凤凰端子

　支持内置过流4.0A保护

　支持反接保护

继电告警

  告警端口 ：3芯接线端子

机械特性：

外壳 ：IP40防护等级，金属外壳
安装 ：标准19英寸机架式

散热方式：全铝合金外壳凹凸表面散热技术，无风扇

重量 ：2.7Kg

尺寸 ：440*245*44mm （长 x 宽 x 高）（不含凤凰端子、导轨卡扣）

LED 指标：

　电源指示灯 ： PWR

　接口指示灯 ： 电口、光口（Link/ACT）

防护等级：

IP40

认证：

通过认证 : CE、FCC、Rohs、ISO9001：2008

工信部入网许可证 公安部检验报告

安全：UL508 电科院检测报告

平均无故障时间：

300,000 小时

质保：

5年

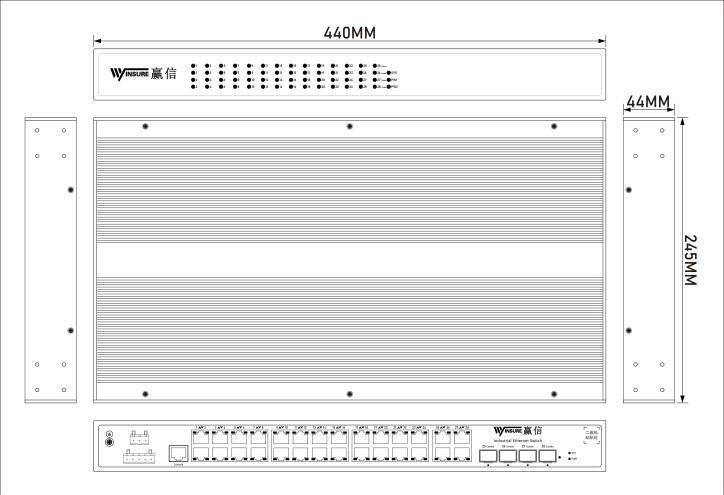

产品外观尺寸

(长x宽x高(mm)) : 440*245*44mm

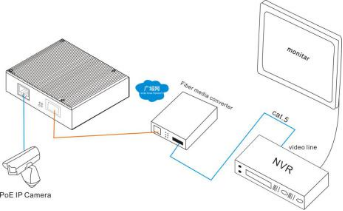

产品应用示意图

千兆交换机

wsCom3028

wsCom3028-4SFP4+-24G/2AC

支持24个10/100/1000M电口+4个千兆光电复用口，

非管理非POE，带继电告警

备注：1、单双纤可选 / 传输距离可选（0.55/2/20/40/60/80/100/120 km）。

2、以上可选配POE供电。

3、支持双电源。

4、光模块另配。
