v 主要特征
●基于硬件时间戳的报文处理
●用户可配置的PTP/NTP
●符合ITU-TG.8265.1标准电信
●支持1路卫星时间源输入
●2代北斗双模输入/GPS输入
●自动切换选择优先参考源
●NTP授时精度优于10us
●PTP授时精度优于100ns
v 主要优点
●基于标准WEB可互操作性
●高容量的PTP、gPTP、NTP主时钟
●支持1000个NTP客户端
●支持100个PTP客户端
●高可靠性：随着客户端的增加，设备性能不会下降
●高安全性：具有白名单和黑名单设计
●支持网络中PTP和NTP客户端同时运行
v 主要用处
●轨道交通
●数字电视/广播网
●通讯物联网
●3G/4G/LTE
●煤矿
●航空航天
●军事
●电力通讯
●金融证券
●互联网云计算
v 规格
GNSS输入选项 | 1×GPS/北斗和北斗2代，支持软件配置 | |
32通道GNSS,天线使用类型：L1，B1 | ||
连接接口：SMA接口 | ||
输入阻抗：50欧姆 | ||
天线电压：5V DC | ||
GPS频率：L11575.42+/-10MHz | ||
北斗频率：B1：1561.098MHz | ||
主要接口 | 1×RS232调试口，115200波特率，TYPE-C接口，系统调试 | |
2×ETH(100/1000BASET)PTP/NTP对时输出接口，RJ45接口，每个端口独立配置（也可使用光电PTP/NTP对时输出接口，SFP接口） | ||
1×L1北斗2代天线输入，50欧姆阻抗，SMA接口 | ||
1×1PPS输出，SMA接口 | ||
1×PPS_TOD输入，RS485电平(9600波特率可设)，RJ45接口 | ||
1×PPS_TOD输出，RS485电平(9600波特率可设)，RJ45接口 | ||
20×XS输出（可配置为PPS,IRIG-B,TOD信号），SMA接口 | ||
物理规格 | 尺寸：19英寸标准1U机箱 | |
1U厚度：44.45mm(厚度) | ||
19英寸：482.6mm(宽度) 深度：400mm(深度) | ||
重量：2.1Kg | ||
电源要求 | 2×AC220（标准交流220V电源接口） | |
220VAC@15W典型值 | ||
环境要求 | 操作温度： | —恒温晶振 -20℃-+60℃ |
冷启动温度 -20℃以上 | ||
—铷原子钟 -5℃-+45℃ | ||
存储温度：-40℃-+85℃ | ||
湿度：5%-95% 无冷凝 | ||
v 功能
硬件模块 | 晶振模块(标配)/铷钟模块(选配) | |
GPS/BD及GPS模块 | ||
IEEE1588-2008PTP服务 | 一步&二步 | |
E2E&P2P | ||
单播&组播 | ||
UDPÐ | ||
高达128条消息/每秒/每个客户 | ||
PTP配置 | -ITU-TG.8265.1(Layer3unicast,IPv4) | |
-DefaultProfile(layer3multicast) | ||
-layer2muilticast | ||
最佳主时钟(BMC)15 | ||
NTP服务 | 一级时间服务器(锁定北斗，GPS) | |
NTPv1，v2，v3，v4，支持MD5鉴权和加密 | ||
NTP单播，组播，广播 | ||
客户端能力 | PTP：50个客户端@128条消息/每秒(Onestep,L3,单播) 1000个以上客户端@8条消息/每秒(Onestep,L3,单播) | |
NTP：1万次处理/每秒(可选) | ||
跟踪GPS&北斗：PRS/PRC水平 | ||
保持(在恒温下)： | ||
铷钟(G.812类型‖)：1×10-11/天 | ||
晶振(G.812类型︱)：1×10-10/天 | ||
行业标准和 设计要求 | ITUG.811,G.812,G.823,G.8261 | |
G.703,G.704,ETSI300/3.1类 | ||
时间准精度 | 跟踪GPS&北斗：＜50ns(可选10ns准确度) | |
保持(在恒温下)： | 铷钟(G.812类型‖)：10us/5天后 | |
晶振(G.812类型︱)：10us/1天后 | ||
协议 | IEEE1588-2008(PTP)v2 | |
SFTP，FTP | ||
SYSLOG | ||
IPv4DHCP | ||
NTPv2/v3/v4(MD5鉴权和加密) | ||
WEBHTTP | ||
I-RIGBIEEEStdC37.118-2005 | ||
v 系统结构
v 配件
v 订货信息
产品类型 | 产品系列 | 产品型号 | 产品描述 | 备注 |
高精度时间 同步主时钟 | wsCom810 | wsCom810 | 支持1×RS232调试口， 2×ETH(100/1000BASET)PTP/NTP对时输出接口， 1×L1北斗2代天线+1×PPS_TOD输入，1×PPS_TOD+20×XS输出 | 加B码 数据线 |
配件：卫星天线 | ||||
《产品二维码追溯系统》正式上线，每款产品都有唯一《身份证》。

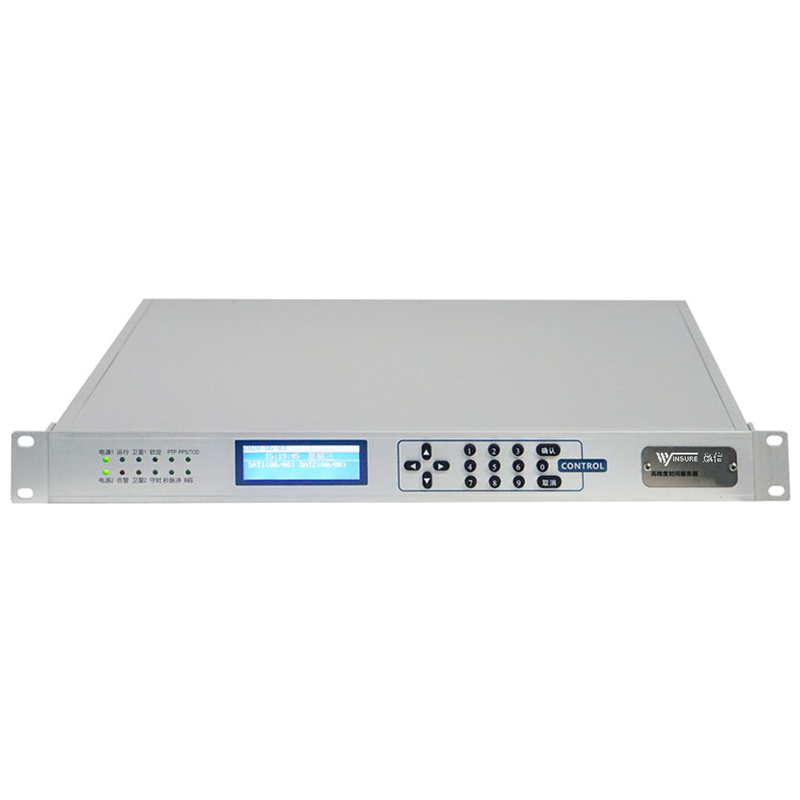

咨询：wsCom810 高精度时间同步主时钟服务器
