产品型号：

wsCom3028系列

产品描述：

4+16路千兆电口+4路千兆光口的管理型工业级以太网交换机

端口描述：

4+16路RJ45端口+4路可选（SC/ST/FC/SFP）光纤接口

RJ45端口：

10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应自适应

光纤端口：

　1000BaseFX端口（SC/ST/FC/SFP）

传输距离(KM)

0.55/2/20/40/60/80/100/120

以太网标准：

　网络协议：

　IEEE802.3 10BASE-T；IEEE802.3i 10Base-T；IEEE802.3u；100Base-TX/FX；

　IEEE802.3ab 1000Base-T；IEEE802.3z 1000Base-X；IEEE802.3x；

工作环境：

　工作温度 ： -40～85℃（-40～185℉）

　储存温度 :    -40～85℃（-40～185℉）

　相对湿度 :    5%～95%(无凝露）

行业标准：

　EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A

　EMS ：

　IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电

　IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz)

　IEC(EN)61000-4-4(EFT) : 电源线 : ±4kV ; 数据线 : ±2kV

　IEC(EN)61000-4-5(Surge) : 电源线 : ±4kV CM/±2kV DM ; 数据线 :±2kV

　IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz)

　IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s

　IEC (EN) 61000-4-8

　Shock ：IEC 60068-2-27  Firewall ：IEC 60068-2-32  Vibration ：IEC 60068-2-6

交换机属性：

应用层级 ：二层

整机包转发率 ：41.66Mbps
  包缓冲区 ：4.1Mbit
  交换方式 ：存储-转发

背板总带宽 ：56Gbps

MAC 表 ：16K

延迟时间 ：<3μs

整机功耗 ：<30W

电源：

　输入电压 ：   AC 100-240V/50-60Hz

　支持双电源冗余

接入端子：凤凰端子

　支持内置过流4.0A保护

　支持反接保护

机械特性：

外壳 ：IP40防护等级，金属外壳
  安装 ：标准19英寸机架式

散热方式：自然冷却，无风扇

重量 ：2.7Kg

尺寸 ：440*245*44mm （长 x 宽 x 高）（不含凤凰端子、导轨卡扣）

LED 指标：

　电源指示灯 ： PWR

　接口指示灯 ： 电口、光口（Link/ACT）

防护等级：

IP40

认证：

通过认证 : CE、FCC、Rohs、ISO9001：2008

工信部入网许可证 公安部检验报告

安全：UL508 电科院检测报告

平均无故障时间：

300,000 小时

质保：

5年

软件规格

系统

IP 配置(IPV4、IPV6)

用户配置

时间设置(SNTP)

日志管理

SNMP (V2)

RMON

端口

端口配置

端口汇聚(static、Lacp)

端口镜像

超长帧

禁止错误配置端口

Vlan

基于端口 VLAN

基于协议 VLAN

IGMP

IGMP 侦听（V2、V3）

组播（256）

STP

IEEE 802.1D STP

IEEE 802.1W RSTP

IEEE 802.1S MSTP

设备安全

Broadcast / Uncast / Multicast Storm Control

IEEE 802.1x

DHCP 监测（IP、MAC、Port）

ACL

基于MAC的 ACL

基于MAC的 ACE

基于IPv4的 ACL

基于IPv4的 ACE

QoS

WRR (Weighted Round Robin)

基于端口 QoS

IEEE 802.1p Class of Service

DSCP-based QoS

QoS基本模式

QoS 高级模式 (严格优先级)

带宽控制

Ingress Port

Ingress VLAN

Egress Port

Egress Queue

MAC 地址设置

静态MAC设置

MAC F过滤

动态MAC配置/学习

Rma 设置

LLDP

LLDP端口设置

MED 网络代理

管理

系统资讯

Ping Test

恢复出厂

备份/升级管理

配置管理

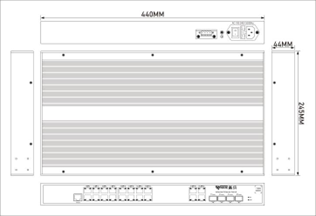

产品外观尺寸

(长x宽x高(mm)) : 440*245*44mm

产品应用示意图

千兆交换机

wsCom3028

wsCom3028G-4SFP4+-16G/AC

支持管理，支持4个千兆SFP光口，4+16个10/100/1000M电口

光模块另配

备注：1、光接口可选（SC/ST/FC/SFP）/ 单双纤可选 / 传输距离可选（0.55/2/20/40/60/80/100/120   km）。

2、以上可支持POE供电。
