v 产品特点
●采用金属外壳，保护等级IP30；
●支持(WCDMA/CDMA/TD-SCDMA)、4G(FDD-LTE/TDDLTE)、5G(SA/NSA)；
●UIM/SIM卡ESD保护：1.8V/3V标准的推杆式用户卡接口，内置15KV ESD保护；串口ESD保护：串口RS232内置15KV ESD保护，IEC61000-4-2(Contact) ±30KV，IEC61000-2-4(Air)±30KV；
●标准RJ45(以太网)接口内置防雷3000V(非标准化配置)；
●工业级无线双频大功率CPE：采用工业级无线模块，抗干扰强，传输稳定；
●软硬件看门狗防死机设计，路由器断网之后，会自动断电重启，保证设备稳定可靠运行；
●联网断线自动检测，拨号失败自动重启，定时重启等功能；
●串口透传功能，通过串口可以进入指令控制模式，控制路由器及附属设备；
●支持多种DDNS动态域名服务；
●端口映射、DMZ主机等功能；
●支持VPN( PPTP Client, L2TP Client)；
v 技术规范
软件功能 | |||
上网方式 | 4/5G拨号上网 DHCP/Static IP/PPPoE | ||
所支持用户数量 | 有线：253，无线：30 | ||
操作系统要求 | Windows XP/VISTA Linux 2.6 Windows 7 及以上，MAC OS :10.3.7 及以上 | ||
浏览器要求 | IE:6.0 及以上，Safari:1.2.4 及以上，Firefox:2.0.0.8 及以上 | ||
安全管理 | 设置防火墙：防止因特网对局域网内计算机的恶意攻击 MAC 过滤：禁止已经添加的MAC地址 访问控制：控制局域网内计算机访问Internet的权限 端口阻挡：阻挡某些病毒通过某个端口不停发起连接防止Dos攻击 | ||
系统服务 | 虚拟服务器：设置内部服务器提供给因特网用户访问 DMZ ：当需要设置的虚拟服务器的开放端口不确定时,可以把它设置成DMZ主机 端口触发：可以实现无线路由器根据局域网访问因特网的端口来自动开放向内的服务端口 串口服务：实现串口数据透传、AT指令控制等功能 | ||
设备管理 | 区域设置 NTP 服务器设置 备份系统设置信息 从文件中恢复设置信息 恢复到出厂设置 | 软件升级 远程管理 重新启动 修改密码 | |
WLAN 安全模式 | Open System WPA-PSK WPA2-PSK WPAPSK | WPA2PSK(即WPA-PSK和WPA2-PSK混合模式) WPA1WPA2(即WPA和WPA2混合模式) | |
硬件参数 | |||
无线接口 | IEEE802.11b/g/n | ||
工作频段 | 2412-2472MHz/5180-5825Mhz | ||
天线 | SMA 外旋内孔 | ||
WIFI传输速率 | 1167Mbps（MAX） | ||
对外接口 | LAN口：4个(LAN1为WAN/LAN自适应) RS232/485接口：1个 SIM卡插槽：1个 | 天线接口：8个(选配) 指示灯：6个 DC供电接口：1个 复位键：1个 | |
WIFI 数据 | 802.11n: -66dBm at 300Mbps/HT40 MCS7 +23dBm 802.11b: -86dBm at 11Mbps/CCK: +23dBm 802.11g: -73dBm at 54Mbps/OFDM: +26dBm 802.11ac:-90dBm at 867Mbps | ||
支持频段(可选配) | GN(国内-高通)： 5G Sub-6：n1, n28, n41, n77, n78, n79 LTE FDD：B1, B2, B3, B5, B7, B8, LTE TDD：B34, B39, B40, B41 GN(国内-展锐) 5G Sub-6：n1, n28, n41, n78, n79 LTE FDD：B1, B2, B3, B5, B7, B8, LTE TDD：B34, B38,B39, B40, B41 亚欧澳： n1/3/5/8/20/28/38/41/77/78/79 B1/3/5/7/8/19/20/28 B38/40/41/42/43 | ||
存储内存 | 存储：16MB 主频：880MHz 内存：128MB【芯片内置】 | ||
外形尺寸 | 长宽高：149*126*46mm (可选固定片/导轨安装) | ||
电源 | 直流供电：12V/3A | ||
功耗(电流) | 小于800mA | ||
工作环境 | 工作温度: -45°C ~ +75°C 储存温度: -50°C ~ +90°C 湿度: 5%~95%,无冷凝 | ||
v 接口说明
A面:
1、指示灯：
LAN1/LAN2/LAN3/LAN4：有线网络接入指示灯，连接正常时常亮，有数据流量时闪烁。
SYS灯：通电后常亮，系统正常启动时慢闪。复位键按下时快闪。
LINK灯：4G或者WIFI桥接模式时，拨号（桥接AP）时快闪，联网成功后常亮。
2、R(复位)键：开机状态下按下此键5秒钟，SYS灯会快闪，然后重启,复位成功。
3、SIM卡插槽：卡扣式SIM卡座，如需取出SIM卡时，轻推SIM卡。
B面:
1、4/5G/WIFI天线接口：SMA外旋内孔接口。
2、RS232/RS485串口接口：6Pin端子母头Edg3.5。
3、LAN1/LAN2：RJ45接口；在标准路由器模式下，LAN1可以做为WAN口。
4、DC电源接口/端子供电：采用2.1mm圆头电源接口，内正外负，电压输入为12V，建议输入功率大于10W。
5、USB2.0：接usb无驱摄像头、共享文件；

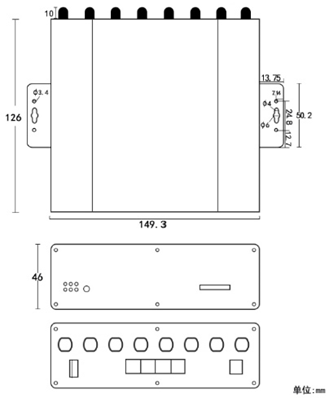

v 外壳孔位示意图
v 订货信息
产品类型 | 产品系列 | 产品型号 | 产品描述 | 备注 |
工业路由器 | wsCom/5GYL | wsCom/5GYL-1C-4L | 工业级4/5G路由器，4个(LAN1为WAN/LAN 自适应) ，1个RS232/485接口，1个SIM卡插槽 |
