产品特点

●高达155Mb/s的数据链路

●FP激光发射机和PIN光电探测器

●热插拔SFP封装外形

●双工LC/UPC型可插拔光接口

●低功耗

●金属外壳，用于降低EMI

●符合RoHS标准且无铅，符合SFF-8472

●单个+3.3V电源

技术规范

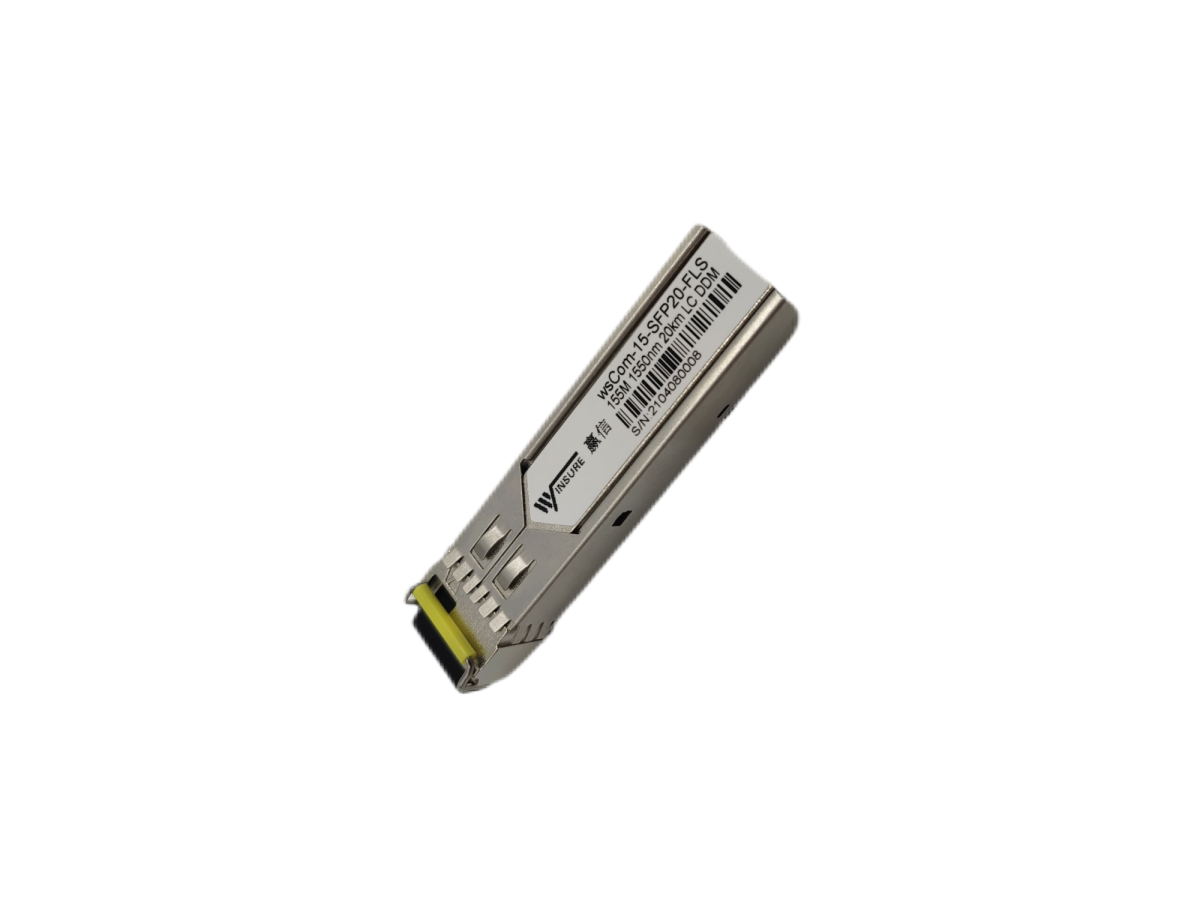

产品名称：百兆单模单纤光模块

产品型号：wsCom-13-FLS系列

光纤端口：100BaseFX端口（LC）

传输距离(KM)：0.55/2/20/40/60/80/100/120

极限参数：

储存温度：-40oC - 85oC

相对湿度：5% - 95%

电源电压：-0.5V - 4 V

信号输入电压：-0.3 V-Vcc+0.3 V

接收器损坏阈值：5 dBm

工作环境：

商用：0°C至+70°C

扩展温度：-10°C至+80°C

工业：-40°C至+85°C

注意：

1.电路接地与底盘接地内部隔离。

2.TDIS>2.0V时禁用激光输出，或在TDIS<0.8V时启用激光输出。

3.应使用主板上的4.7k-10kohms上拉至2.0V和3.6V之间的电压。MOD_DEF（0）将线路拉低，以指示模块已插入。

4.这是一个可选输入，用于控制接收器带宽，以与多个数据速率（最有可能是光纤通道1x和2x速率）兼容。如果实施，输入将通过大于30kΩ的电阻在内部下拉。输入状态为：

低（0–0.8V）：带宽减少

(>0.8，<2.0V）：未定义

高（2.0–3.465V）：全带宽

开放：减少带宽

5.LOS是集电极开路输出，主机板上的4.7k-10k欧姆应拉高至2.0V和3.6V之间的电压。逻辑0表示正常运行；逻辑1表示信号丢失。

质保：5年
