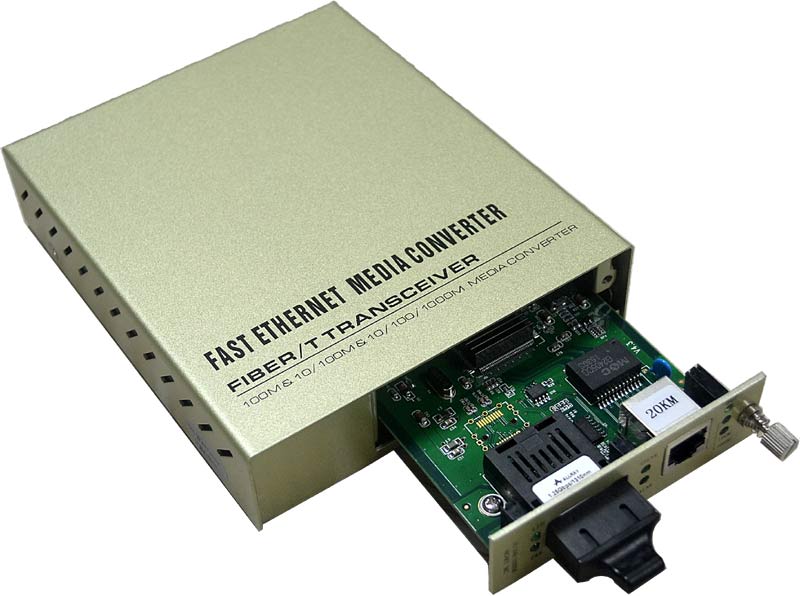

网管型光纤收发器

以太网光纤收发器设计主要用于城域光纤数字宽带网络。该产品以高品质、高可靠性、高带宽、低价位的设计思路出发，定位于宽带城域网的接入层应用，能够为用户提供带宽充足、性能稳定、功能强大、可用于电信级运营服务的低价位高性能城域宽带光纤网络解决方案。

咨询热线：19926596369

跟此产品相关的产品

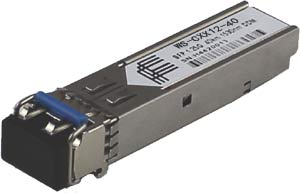

: SFP光模块

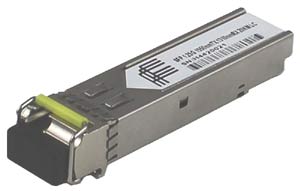

: SFP BIDI光模块

: 10G单台网管收发器

: 10G光纤收发器

产品详情
联系我们

10/100M网管型光纤收发器

产品特性：

采用高性能芯片，实现无阻塞传输交换性能，保证数据传输有更高的安全与稳定性
电口支持10/100M、全/半双工自适应/强制功能
支持IEEE802.3 ,IEEE802.3
电口MDI/MDIX自动识别
存储转发模式支持包长2K bytes，直通模式支持9k Jumbo帧
带宽（Rate Limit）控制功能，步长为32Kbps
支持链路线速环回测试(Loopback)，方便线路调试
支持故障转移（LFP）功能，能迅速定位故障发生的链路
支持远端掉电告警
经济的带内管理（Inband Management）功能
支持对原铺设的IP113A/C/F/M方案的非网管型收发器实现可远端网管
板卡支持热插拔
安装简单，状态指示灯齐全，工作状态一目了然
强大的网络管理功能，支持WEB方式和简单网络管理协议SNMP网管模式。
支持2U箱（16通道）和单插槽机箱；单插槽机箱内置专业通信电源，机架支持双电源冗余备份供电(支持OLP功能)

技术参数

机械特性

独立式外形尺寸	130mm（W）×34mm（H）×160mm（D）
16槽机箱外形尺寸	432 mm（W）×89 mm（H）×385 mm（D）

环境特性

输入电源	220V/AC；-48V/DC
工作温度	-10℃ ～ 60℃
存储温度	-40℃ ～ 80℃
相对湿度	5% ～ 95% 无凝结

光学特性

单模

光接口	SC/PC 、 ST/PC或FC/PC
传输距离	接收灵敏度	发射功率	工作波长
25km	≤-36 dBm	-3dBm~-10dBm	1310nm
40km	≤-36 dBm	0dBm~-8dbm	1310nm
60km	≤-36 dBm	0dBm~-5dbm	1310nm
100km	≤-39 dBm	+2dBm~-3dBm	1550nm

多模

光接口	SC/PC 、 ST/PC或FC/PC
发射功率	-3dBm~-9dBm
接收灵敏度	≤-31dBm
传输距离	≤2km

遵循网络标准

IEEE 802.3 Ethernet（802.3以太网标准）

IEEE 802.3u FastEthernet（快速以太网标准）

IEEE 802.1d Spanning Tree （以太网生成树协议）

IEEE 802.1p Qos （以太网Qos标准）

遵循电磁兼容性标准

CE Certification class B

CISPRB、 SMA Certification

FCC class B、 VCCI class B

设备应用场合

城域光纤宽带网	电信、有线电视等数据网络运营商。
宽带专网	金融、政府、石油、铁路、电力、公安、交通、教育等专网。
多媒体传输	图像、话音、数据综合传输，适用于远程教学、会议电视、可视电话等应用。
实时监控	实时控制信号、图像及数据同时传输。

产品外观

   收发器卡面板示意图

LED说明

LED	颜色	定义
DUP	绿色	亮：全双工
		灭：半双工
		闪：工作在半双工时的冲突指示
100M	绿色	亮：100M
		灭：10M
TPLNK	绿色	亮：电口连接
		闪：电口有数据传输
		灭：电口没有连接
FXLNK	绿色	亮：光口连接
		闪：光口有数据传输
		灭：光口没有连接
LFP	绿色	亮：LFP功能使能
		灭：LFP功能关闭
PWR	绿色	亮：正常
		灭：不正常

拨码开关说明

SW1	ON	电接口自协商关闭
SW1	OFF	电接口自协商使能（默认）
SW2	ON	电接口半双工
SW2	OFF	电接口全双工（默认）
SW3	ON	电接口10M
SW3	OFF	电接口100M（默认）
SW4	ON	LFP功能使能
SW4	OFF	LFP功能关闭（默认）
SW5	ON	远端控制关闭
SW5	OFF	远端控制使能（默认）
SW6	ON	直通模式
SW6	OFF	存储转发模式（默认）
SW7/SW8	无

备注：局端收发器卡与远端收发器卡可互换，处于局、远端不同位置拨位开关相应如下设置

（局端收发器卡）（远端收发器卡）

10/100/1000M光纤收发器

产品特性

10/100/1000M 网管型光纤收发器
采用高性能芯片，实现无阻塞传输交换性能，保证数据传输有更高的安全与稳定性
电口支持10/100/1000M、全/半双工自适应/强制功能
电口支持MDI/MDIX自动识别
支持1*9模块及SFP模块（满足DMI(Diagnostic Monitoring Interface) 功能）
支持850，1310，1550nm 以及ITUT规定的DWDM/CWDM波长
存储转发模式支持包长2K bytes，直通模式支持9k Jumbo帧
支持端口带宽控制功能，步长为64Kbps
支持链路线速环回测试(Loopback)，方便线路调试
支持故障转移（LFP）功能，能迅速定位故障发生的链路
支持远端掉电告警
经济的带内管理（Inband Management）功能，支持802.3ah和TS1000
强大的网络管理功能，支持WEB方式和简单网络管理协议SNMP网管模式
板卡支持热插拔
安装简单，状态指示灯齐全，工作状态一目了然
支持2U机架（16通道）和独立机架使用。独立台式机内置专业通信电源，机架支持双电源冗余备份供电(支持OLP功能)

技术参数

机械特性

单插槽外形尺寸	137mm（W）×36mm（H）×164mm（D）
16槽机箱外形尺寸	428 mm（W）×88 mm（H）×322 mm（D）

环境特性

输入电源	220V/AC；-48V/DC
工作温度	-10℃ ～ 60℃
存储温度	-40℃ ～ 80℃
相对湿度	5% ～ 95% 无凝结

遵循网络标准

IEEE 802.3 Ethernet（802.3以太网标准）

IEEE 802.3u FastEthernet（快速以太网标准）

电口：IEEE802.3, IEEE802.3u, IEEE802.3ab
光口：IEEE802.3z

IEEE 802.1d Spanning Tree （以太网生成树协议）

IEEE 802.1p Qos （以太网Qos标准）

遵循电磁兼容性标准

CE Certification class B

CISPRB、 SMA Certification

FCC class B、 VCCI class B

产品外观与说明

收发器卡面板示意图

LED说明

LED	颜色	含义
DUP	绿色	亮：全双工
		灭：半双工
1000M	绿色	亮：1000M
		灭：100M或10M
100M	绿色	亮：100M
		灭：1000M或10M
TPLNK	绿色	亮：电口连接
		闪：电口有数据传输
		灭：电口没有连接
FXLNK	绿色	亮：光口连接
		闪：光口有数据传输
		灭：光口没有连接
LFP	绿色	亮：LFP功能使能
		灭：LFP功能关闭
PWR	绿色	亮：正常
		灭：不正常

拨码开关说明

SW1	ON	远端控制使能（默认）
SW1	OFF	远端控制关闭
SW2	无

备注：局端收发器卡与远端收发器卡可互换，处于局、远端不同位置拨位开关相应如下设置

（局端收发器卡）（远端收发器卡）
注：本公司的10/100/1000M自适应收发器分为两种类型，如下：

产品类型	说明
10/100/1000M自适应收发器（支持OAM）	支持OAM功能，可独立网管
10/100/1000M自适应收发器	通过网管卡管理设备
