产品概述

该通讯管理机具备EMC4级,也可应用于变电站与电厂电力监控、水电站自动化系统、消防系统监控、配电系统监控、集中抄表、企业供配电自动化系统、调度/集控自动化系统、保护管理子站系统以及其它数据采集转发等系统。适用于智能测控装置之间的数据交互，通过多种通信方式及通讯规约采集智能设备及传感器的数据，经相应的处理后转发给监控后台系统及上级主站系统。支持电力IEC60870-101、103、104规约、DL/T645、ModbusRTU、CJT188等规约，支持IEC61850规约、ProfiNet、EtherNet、BACnet、SNPx、能耗管理机等通讯协议，龙腾蓝天科技 WH-1002通讯管理机系列产品常用于工业控制及传感器数据采集领域，将各种分散的数据通过规约通讯的方式集中，进行集中统一处理。

设备描述

· NUVOTON 970处理器；
· 32MB DDR2 SDRAM；
· 128MB－1GB Flash ；
· 1个百兆工业以太网接口；
· IEEE1588支持；
· 2路RS232/RS485接口；
· GPRS/3G/4G远程无线数据传输支持；
· 内置实时时钟（RTC）温度传 感器及硬件加密；·
· 支持 -40～80℃ 工业宽温应用；
· Linux /WinCE支持，预装Linux；

产品数据资料

主系统          CPU：NUVOTON 970处理器，333MHz主频          RAM：32MB DDR2 SDRAM          Flash：512MB Flash          网络接口          LAN ：10/100Mbps自适应工业以太网，RJ45          保  护：15KV 空气放电及 8KV 接触放电保护          串行接口          RS-232（TxD、RxD、GND）          RS-485（RX1、TX1、GND)          (RX2、TX2、GND）          串口232和485功能通过管理机          内部4个脚跳线设置，跳到1-2为232          跳到2-3为485          安全性           硬件加密：内建独立硬件加密电路，保护用户IP          保修期  5年	工作环境          工作温度：-40℃～+85℃          工作湿度：5%～90%          存储温度：-45℃～+85℃          存储湿度：8%～95% @40℃          振动：10～57HZ位移幅度值0.075MM          57～150HZ峰值加速度9.8M/S          冲击脉冲宽度：10ms，半正弦波          电源需求          电源输入： 9～48 VDC，推荐使用12 VDC /24VDC          系统功耗： 250 mA @ 12 VDC，3W           可靠性           MTBF：大于10万小时
软件规格
Linux（预装）          操作系统：3.6          文件系统：JFFS2，YAFFS2，NFS，Ext2，Ext3          协议栈  ：TCP，UDP，IPv4，SNMPv1/v2/v3，                          ICMP，ARP，HTTP，CHAP，PAP，DHCP，NTP，                          NFS，SMTP， Telnet，FTP，TFTP，PPP，PPPoE          T-GATE(可选)          T-GATE是物联网采集系统，内置一个庞大的规约库，          广泛用在智慧城市、智慧农业等各种智慧应用当中。          T-RMAN(可选)          T-RMAN是远程管理核心组件，可以远程传送文件，          远程更新内核，远程管理和调试设备。          支持的协议库（可选）          CDT91          DLT645  1997版本          DLT645  2007版本          DNP3          IEC60870_5_101          IEC60870_5_102          IEC60870_5_103          IEC60870_5_104          Modbus RTU	Modbus TCP          Modbus ASCII          OPC_XML_DA          SNMP          PLC_AB_DF1          PLC_AB_ETH2 PLC_AB_LOGIX_CIP          PLC_FUJI_SPH2000          PLC_GE_ETHERNET          PLC_MITSUBISHI_FX          PLC_MITSUBISHI_Q_TCP          PLC_OMRON_HOSTLINK          PLC_SIEMENS_S7_200_PPI          PLC_SIEMENS_S7_200_TCP          PLC_SIEMENS_S7_300_TCP          PLC_SIEMENS_S7_400_TCP          PLC_SIEMENS_S7_1200_TCP          PLC_SIEMENS_S7_1500_TCP          PLC_SIEMENS_S7_SMART          BACNET_MSTP          BACNET_BIP          BA_CJT1882004          212环保规约          OPC          住建部能耗规约

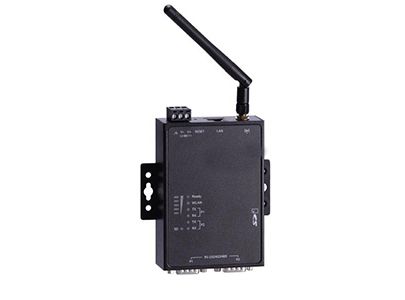

WSNUVOTON 970处理器嵌入式低功耗CPU为核心，，2个RS232/RS485，1个10M/100M以太网，GPRS/3G/4G（可选）远程无线数据传输支持。
