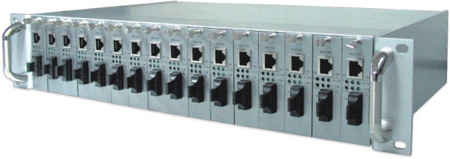

本系列式一款高集成度的用于机房管理的收发器机架。该机架最多管理16个不同型号的光纤收发器，由主、备电源集中供电并可自动切换，这样不但减少了连接线，简化了结构，而且便于管理和维护。

    该机架具有可靠的保护设备功能（保护光纤收发器模块不被外界AC 220V浪涌高压击坏）；提供可靠的稳压电源，具有负载自动平衡功能即保证无论多少个光纤收发模块接入，提供模块单横槽电压均为标准电压，保证了光纤收发器模块性能的可靠性和稳定性，为寿命一致性提供了条件。

    电源采用了双备份设计，符合电信运营级标准。机箱结构采用2U标准设计,可以方便地安装在配线架上，从而能为光纤以太网络系统提供高可靠性、高容量、高集成度及高性能和经济实用的光纤网络中心解决方案，具有工作稳定、供电容量大、操作方便、易于维护等显著特点。

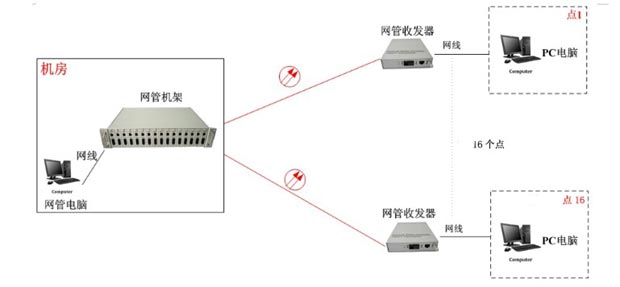

应用方案：

产品特性：

◆基于图形界面（GUI）的网络管理，软件操作简单，界面友好，可设置不同级别的用户

◆采用集中式管理方式，结合树形目录，可在一个软件界面内同时管理多台机架设备

◆引入组管理方式，即使同时管理很多设备，也可以方便地对任意一台设备进行操作

◆提供主从式管理模块，可以级联3个子机架管理128路光电接口，管理模块失败不影响其它模块正常工作

◆支持基于SNMP、Web、Telnet和Console方式的图形化和命令管理

◆Console管理接口：用户可以使用Windows的超级终端，通过机架串口进行网络配置和设置用户权限

◆Web管理：通过网络浏览器进行远程访问、网络配置和设置权限，可以显示/控制远程收发器的工作状态

◆SNMP协议：提供MIB库，整合SNMP网管软件，可以设置多达4个TRAP地址，按用户需要选择TRAP触发条件

◆网管系统支持网络设备自动发现与添加功能

◆可以显示和配置机架名称、地域信息、IP地址相关信息及软硬件版本号等系统信息

◆可查询详细的电源、收发器及中继器工作状态，显示机箱温度信息，故障实时上报

◆支持SFP/XFP、CWDM SFP/XFP、DWDM SFP/XFP及显示SFP/XFP信息与数字诊断功能

◆支持远端掉电检测，能够通过对端发送的远程错误信息检测发送光纤的连接状态

◆支持故障转移（LFP）功能，能迅速定位故障发生的链路，为维护人员提供方便

◆支持远程重启，通过网管软件设置系统重启或单个模块重启

◆收发器板卡可恢复出厂设置配置或拨码开关配置，掉电后配置信息自动保存

◆可查询和配置本端和远端设备端口的工作方式，包括连接状态、连接速率、端口关闭、LFP等

◆支持Loopback,PRBS发包器，进行链路性能诊断和评估

◆支持带内网络管理，可方便的管理远端设备

◆具备强大的历史街告警信息和日志信息查询和管理功能

◆支持FTP（文件传输）协议，可以很方便的实现在线软件升级

◆支持不同业务类型的板卡同平台管理，原有平台通过FTP升级，兼容新的业务板卡

技术参数：

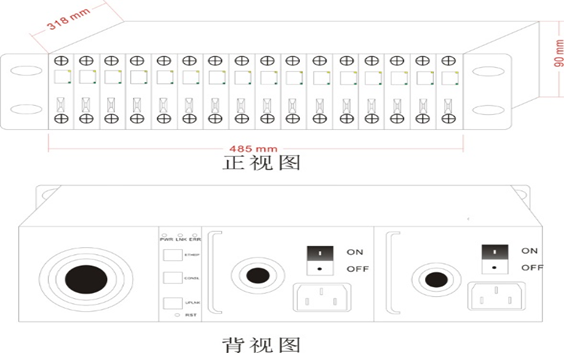

产品尺寸：HS500-PACK-16-2A
