产品标准
满足YD/T 1258.4-2005、ICEA-596、GR-409、IEC794等标准；符合UL认证OFNR要求。

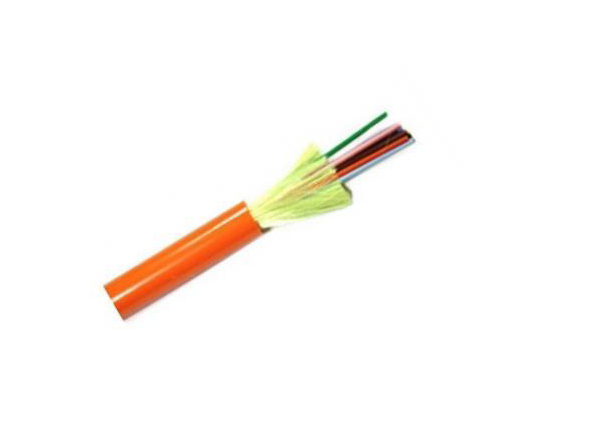

光缆型号
| MPC-02 | MPC-04 | MPC-06 | MPC-08 | MPC-10 | MPC-12 |
光缆直径 | 4.1±0.25 | 4.8±0.25 | 5.1±0.25 | 5.6±0.25 | 5.8±0.25 | 6.2±0.25 |
光缆重量 | 11.0 | 18.4 | 22 | 24 | 27 | 31 |
紧套光纤直径 | 900±50μm | |||||
机械特性
允许拉伸力 | 长期 | 200N |
短期 | 660N | |
允许压扁力 | 長期 | 300N/100mm |
短期 | 1000N/100mm | |
弯曲半径 | 动态 | 20×D （光缆直径 ） |
静态 | 10×D （光缆直径 ） |
光学特性
| 50/125μm | 62.5/125μm | G.652 | G.655 | ||
衰减 (+20℃) | @850nm | ≤3.5dB/km | ≤3.5dB/km |
|
| |
@1300nm | ≤1.5dB/km | ≤1.5dB/km |
|
| ||
@1310nm |
|
| ≤0.45dB/km | ≤0.50dB/km | ||
@1550nm |
|
| ≤0.30dB/km | ≤0.50dB/km | ||
带宽(A级) | @850nm | ≥500MHz·km | ≥200MHz·km |
|
| |
@1300nm | ≥1000MHz·km | ≥600MHz·km |
|
| ||
数值孔径 | 0.200±0.015NA | 0.275±0.015NA |
|
| ||
光缆截止波长 |
|
| ≤1260nm | ≤1480nm | ||
温度附加衰减Δα(-20℃~+85℃) | @1300nm | ≤0.25dB/km | ≤0.25dB/km |
|
| |
@1550nm |
|
| ≤0.10dB/km | ≤0.15dB/km | ||
环境特性
运输温度 | -20℃~+60℃ |
存储温度 | -20℃~+60℃ |
安装温度 | -5℃~+50℃ |
使用温度 | -20℃~+60℃ |
