产品介绍

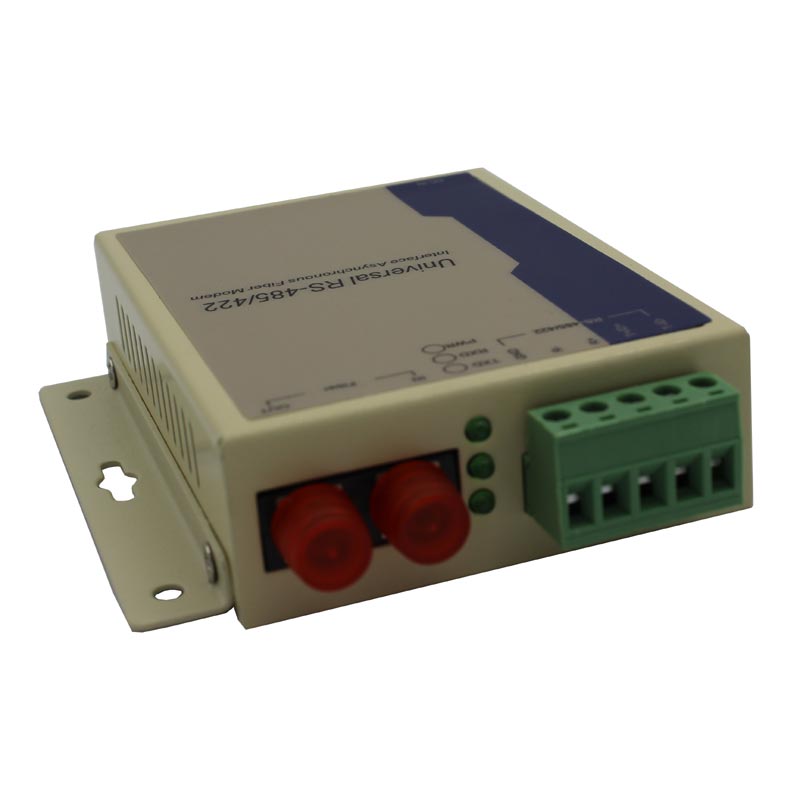

WS 268光纤MODEM是一种多功能的RS-485/RS-422接口光纤MODEM。是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。该产品采用光纤作为传输介质，提高了系统传输性能，有效的避免了恶劣环境下雷击、浪涌和电磁干扰等对通信设备的威胁。
产品特点
- 可选WS268MM或者WS268SM两款产品
- 零延时自动转发
- 异步传输，点对点运用，RS485/422与光纤转换
- 自动侦测串口速率、判别和控制数据传输方向
- 工作波长：850nm（多模），1310nm（单模）
- 最大通信速率500Kbps
- 多模可选ST/SC接口，单模采用FC/SC/ST接口
- 接口提供600W浪涌保护，1500W静电保护
- 内外置电源可选，5VDC电压输入,亦可订制220vAC
- 负载能力：RS-485/422支持32点轮询（可定制128点）
应用领域
技术参数
传输距离 | 光口：0-60KM | RS485：1200M |
光纤延长 | 850/1313/1550nm |
标注 | EIA RS485/422标准 |
工作方式 | 异步工作、点对点 |
波特率 | 0-120Kbps |
光纤接口 | ST/FC/SC(可选) |
电源输入 | 5V/1A |
工作温度 | -25℃～+70℃ |
工作信号 | RS485 | RS422 | 光纤 |
D+，D-，GND | R+，R-，T+，T-，GND | IN，OUT |
接口保护 | 600W浪涌保护、1500W静电保护 |
|
|
|
|
|
以太网特性
- 标准：符合 EIA RS-422,RS-485标准
- 方向控制：采用数据流向自动控制技术,自动判别和控制数据传输方向
- 波特率：0-120Kbps,自动侦测信号速率
- 光纤波长：多模850nm,单模1310nm
- 电口传输距离：RS-422/485口1200米
- 电口形式：5位接线端子
- 光口传输距离：多模2公里,单模达到20/40/60/80公里
环境要求
- 工作温度：-25℃到70℃
- 存储温度：-40℃到85℃
- 湿度：相对湿度 5%到95% (无冷凝结)
- 输入电源：支持110V-220V交/直流宽电源输入 功耗：2W
- 外观指标：外壳：铁壳 颜色：电脑白 重量：230g
- 长×宽×高：93mm×69mm×25mm
产品型号描述 (购买请注明波长、传输距离及光纤种类)
型号 | 描述 |
WS 168 | RS-232/485/422转光纤 |
WS 218 | RS-232转光纤 |
WS 268 | RS-485/422转光纤 |
RS-485\422二合一串口光猫 (购买请注明波长、传输距离及光纤种类)
| 产品型号 | 单位 | 产品描述 | 备注 |
| WS268MM-C02 | 对 | RS-485/422转光纤 多模、1310波长、SC接口、2KM | 二合一 |
| WS268SM-C20 | 对 | RS-485/422转光纤 单模、1310波长、SC接口、20KM | 二合一 |
| WS268SM-C20A/B | 对 | RS-485/422转光纤 单模单纤、、SC接口、20KM | 二合一 |
产品认证:
CE，FCC，ROSH，国电认证
