产品型号：

　wsCom1000系列

产品描述：

　1路千兆电口+1路千兆光口工业级光纤交换机

端口描述：

　1路RJ45端口+1路可选（SC/ST/FC/SFP）光纤接口

RJ45端口：

　10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应自适应

光纤端口：

　1000BaseFX端口（SC/ST/FC/SFP）

传输距离(KM)

0.55/2/20/40/60/80/100/120

以太网标准：

　网络协议：

　IEEE802.3 10BASE-T；IEEE802.3i 10Base-T；IEEE802.3u；100Base-TX/FX；

　IEEE802.3ab 1000Base-T；IEEE802.3z 1000Base-X；IEEE802.3x；

工作环境：

　工作温度 ： -40～85℃（-40～185℉）

　储存温度 :    -40～85℃（-40～185℉）

　相对湿度 :    5%～95%(无凝露）

行业标准：

　EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A

　EMS :

　IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电

　IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz)

　IEC(EN)61000-4-4(EFT) : 电源线 : ±4kV ; 数据线 : ±2kV

　IEC(EN)61000-4-5(Surge) : 电源线 : ±4kV CM/±2kV DM ; 数据线 :±2kV

　IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz)

　IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s

　IEC (EN) 61000-4-8

　Shock ：IEC 60068-2-27  Firewall ：IEC 60068-2-32  Vibration ：IEC 60068-2-6

交换机属性：

应用层级 ：二层
  整机包转发率 ：22.6176Mpps
  包缓冲区 ：2M
  交换方式 ：存储-转发

背板总带宽 ：30.4Gbps

MAC 表 ：16K

延迟时间 ：<3μs

整机功耗 ：<3W

电源：

　输入电压 ： DC 12 - 52V

　支持双电源冗余

　支持内置过流4.0A保护

　支持反接保护

机械特性：

外壳：IP40防护等级，金属外壳
  安装 ：DIN 卡轨式，壁挂式安装

　散热方式：自然冷却，无风扇

　重量 ：0.5Kg

　尺寸 ：96×43×128mm （长 x 宽 x 高）（不含凤凰端子、导轨卡扣）

LED 指标：

　电源指示灯 ： PWR

　接口指示灯 ： 电口、光口（Link/ACT）

防护等级：

IP40

认证：

通过认证 : CE、FCC、Rohs、ISO9001：2008

工信部入网许可证 公安部检验报告

安全：UL508 电科院检测报告

平均无故障时间：

300,000 小时

质保：

5年

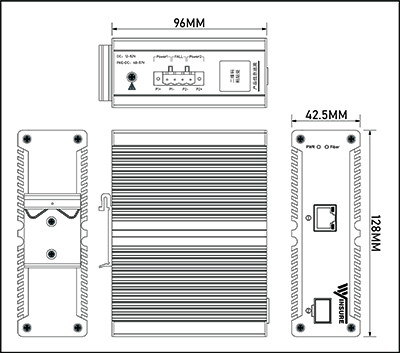

产品外观尺寸

(长x宽x高 (mm)) : 96×43×128mm

产品应用示意图

千兆交换机

wsCom1000

wsCom1000-1GSFP-1G/DC

非管理非POE，支持1个千兆SFP光口，             1个10/100M/1000M电口

光模块另配

电源适配器

wsCom121-DC

12V/1A，适用于非POE工业交换机产品系列。

wsCom241-DC

24V/1A，适用于非POE工业交换机产品系列。

wsCom521-DC

52V/1A，适用于1端口内POE供电和非POE工业交换机产品系列

备注：1、光接口可选（SC/ST/FC/SFP）/ 单双纤可选 / 传输距离可选（0.55/2/20/40/60/80/100/120   km）。

2、默认不含电源，电源另配。

3、以上可支持POE供电。
